Naujos kartos šildymo katilas
"Žvakė"
Veikimo principas
Šio katilo konstrukcijos ypatumas tas, kad malkų įkrova dega kaip žvakė – lėtai, švariai, ekonomiškai. Katilas 2m aukščio cilindro formos, todėl visa šiluma atiduodama šildomam paviršiui. Tuo pačiu sumažėja rizika, kad dėl kieto vandens katile susidarius nuosėdoms ir dėl skirtingų plėtimosi koeficientų, gali atsirasti įtrūkimų suvirinimo vietose.
Atidarykite viršutines katilo dureles, teleskopinį oro paskirstymo mechanizmą pakelkite į viršutinę padėtį ir užfiksuokite. Pridėkite pilną pakurą iki pat viršutinių durelių malkų, uždėkite ant viršaus smulkesnių, kad galėtumėte lengviau uždegti. Uždegus pakurą nuleiskite teleskopinį oro padavimo mechanizmą ant ugnies, uždarykite dureles.
Nors šachtinė pakura labai talpi malkos intensyviai dega ne visoje įkrovoje, o tik viršutinėje jos dalyje. Automatinio termoreguliatoriaus pagalba nustatykite norimą temperatūrą ir mėgaukitės šiluma, nesivargindami dažnai vaikščioti į katilinę.
Oras, prieš patekdamas į degimo vietą, yra pašildomas oro pašildymo kameroje. Tai pagerina degimo kokybę. Oro skirstytuvas degimui reikalingą orą paskirsto degimo ir generacijos zonose, o liepsną nukreipia taip, kad ji kaitintų katilo sieneles. Ir pirminiam, ir antriniam degimui reikalingas oras sinchroniškai reguliuojamas automatiniu termoreguliatoriumi ±5°C tikslumu 30-90°C diapazone. Dėl to nesusidaro kondensatas net esant vėsiam grįžtamam vandens srautui. |
|
Tvarkingas ir ekonomiškas katilo darbas labai priklauso nuo dūmtraukio traukos. Visu pirma dūmtraukio kanalo skerspjūvis neturi buti mažesnis už katilo dūmų nuvedimo kanalo skerspjūvį. Jeigu dūmtraukis ne sandarus ar nepakankamo aukščio, katilo trauka susilpnėja ir jis veikia nepatenkinamai. Tuo tikslu katile įmontuota katilo galingumo reguliavimo sklendė. Jei sklendė nustumta iki galo nuo įkrovos durelių, tai karšti dūmai pilnai apiplaus oro pašildymo kamerą, o šilumos atidavimas sienelėms ir katilo galingumas, esant gerai traukai, bus maksimalus. Išmetamų dūmų temperatūra bus 150-160°C, kas sudaro tik apie 7% nuostolių. Jeigu dūmtraukis ne sandarus ir katilas to pasėkoje veikia blogai, reikia galingumo reguliavimo sklendę patraukti link įkrovos durelių 1-5cm. Į dūmtraukį pateks karštesnis dūmas, trauka pagerės, nors katilas veiks mažiau ekonomiškai.
Kadangi katile dega ne didelis malkų kiekis, todėl degimas beveik nepereina į smilkimą, mažiau kaupiasi dervos. Degimo vieta slinkdama cilindrine pakuros dalimi iš viršaus žemyn, kaskart nudegina susikaupusias dervas, todėl katilo vidinių sienelių nereikia valyti.
 |
1. Degimo kamera;
2. Vandens kontūras;
3. Šilumos izoliacijos apvalkalas;
4. Apsaugos (apdailos) korpusas;
5. Katilo kojelės;
6. Katilo dugnas;
7. Grįžtamojo vandens pajungimas;
8. Paduodamojo vandens pajungimas;
9. Termometro pajungimas;
10. Traukos reguliatoriaus pajungimas;
11. Oro padavimo vamzdžio pakėlimo lynas;
12. Malkų įkrovos durelės;
13. Pelenų išvalymo durelės;
14. Oro padavimo sklendė;
15. Dūmtraukio pajungimas;
16. Oro skirstytuvas;
17. Oro padavimo vamzdžio pakėlimo mechanizmas;
18. Oro pašildymo kamera;
19. Galingumo nustatymo sklendė;
20. Galingumo sklendės fiksavimo varžtas;
21. Oro padavimo vamzdis;
22. Oro skirstytuvo užkabinimo kaištis;
23. Vielakaištis;
24. Pakėlimo lyno fiksavimo kablys. |
Techniniai duomenys
|
Rodiklio pavadinimas
|
Rodiklio reikšmė |
|
20M-20kW
|
20 -20kW
|
35 -35kW
|
| Vandens tūris katile, l |
30
|
45
|
53
|
| Įkrovos aukštis, mm |
800
|
1400
|
1400
|
| Įkrovos skersmuo, mm |
470
|
470
|
600
|
| Įkrovos tūris, l |
195
|
260
|
400
|
| Katilo aukštis (su apdaila), mm |
1550
|
2070
|
2070
|
| Katilo skersmuo (su apdaila), mm |
570
|
570
|
700
|
| Katilo masė, kg (ne daugiau) |
210
|
250
|
300
|
| Dūmtraukio matmenys, mm |
d160
|
d160
|
d160
|
| Nuo pagrindo iki dūmtraukio išvedimo į kaminą, mm |
1210
|
1620
|
1620
|
| Prijungimo atvamzdžių skersmuo G/mm |
1¼‘‘
|
1¼‘‘
|
2‘‘
|
| Darbinis vandens slėgis sistemoje, kPa |
150 (1,5)
|
150 (1,5)
|
150 (1,5)
|
| Katilo vandens maksimali temperatūra, °C, ne daugiau |
90
|
90
|
90
|
| Trauka už katilo (Pa) |
15
|
15
|
15
|
| Kuro malkų sąnaudos 1 kW šiluminio našumo, kg/h |
0,29*
|
0,29*
|
0,29*
|
| Rekomenduojamas malkų ilgis, mm |
350-420
|
350-420
|
480-550
|
*Kuro sąnaudos nurodytos, kai malkų drėgnumas ne didesnis kaip 20 %, įrengus ir eksploatuojant katilą pagal šio paso reikalavimus ir sąlygas.
Garantija 2 metai!
|
Pavadinimas
|
Galingumas
|
Kaina
|
Akcijos kaina
|
|
Žvakė M-20
|
20kW
|
4690Lt
|
3990Lt
|
|
Žvakė 20
|
20kW
|
4790Lt
|
4070Lt
|
|
Žvakė 35
|
35kW
|
5390Lt
|
4580Lt
|
 |
|
 |
|

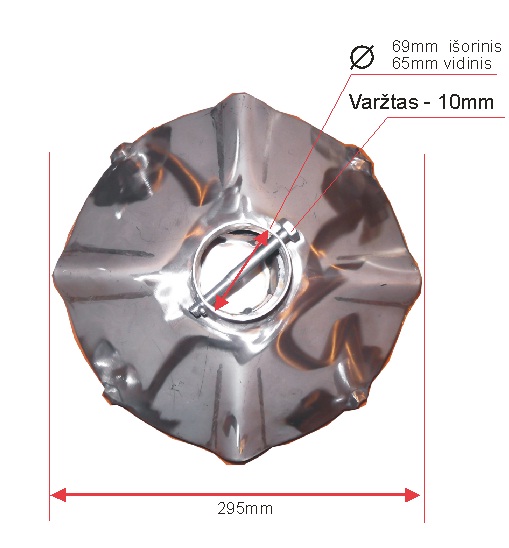

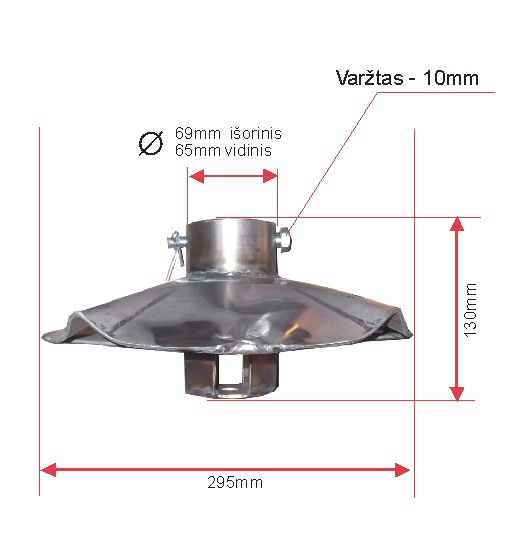

Katilo ŽVAKĖ (20; 20M; 35) degiklis
Kaina: 250Lt
|
|
|
|
|
|
